Аппарат теплообменный пластинчатый разборный Danfoss XG 18

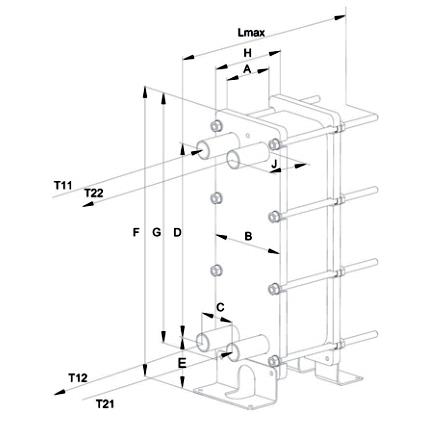

Габаритный чертеж пластинчатого разборного теплообменника Danfoss XG 18

Нажмите чтобы увеличить

Пластинчатый разборный теплообменник Danfoss XG 18 – фото внешнего вида

Пластинчатый разборный теплообменник Danfoss XG 18 передает тепло от одной среды другой. Состоит из пакета пластин с прокладками и прижимных плит, собранных в единую конструкцию с помощью стяжных шпилек. Пластины образуют два контура: теплоноситель и теплопотребитель. Среды в процессе теплообмена не смешиваются друг с другом.

Danfoss XG 18 оснащен присоединительными патрубками диаметром 32 мм (резьба наружная). Максимальное рабочее давление 16 бар. Площадь одной пластины 0,044 м2.

Теплообменные аппараты этой серии применяются в сфере ЖКХ для приготовления воды под горячее водоснабжение, отопление и для вентиляции.

Бесплатная доставка
Отгрузка от 1 дня
Расчет и подбор от 15 мин

Производители Danfoss
Модель: XG 18
Наличие: уточните у менеджера
Склад в Перми:
ул. Куйбышева, д. 130, к2

Рейтинг товара:

Отзывов: 1

Цена: По запросу *

Заказать

Характеристики

Рабочая температура: от –30 °С до +190 °С
Максимальное рабочее давление: до 16 бар
Используемые материал прокладок: Nitril, EPDM, Viton
Материал пластин: SMO 254, AISI 304, AISI 316, Titanium

Таблица размеров

Кол-во пластин	Габаритные размеры, мм									S теплообмена, м2	Вес, кг
Кол-во пластин	A	B	C	D	E	G	H	F	J	S теплообмена, м2	Вес, кг
8	19,2	200	80	630	180	760	79,2	875	60/60	0,44	75
10	24	200	80	630	180	760	84	875	60/60	0,6	76
20	48	200	80	630	180	760	108	875	60/60	1,33	82
30	72	200	80	630	180	760	132	875	60/60	2,07	85
40	96	200	80	630	180	760	156	875	60/60	2,81	90
50	120	200	80	630	180	760	180	875	60/60	3,55	95
60	144	200	80	630	180	760	204	875	60/60	4,29	99
70	168	200	80	630	180	760	228	875	60/60	5,03	104
80	192	200	80	630	180	760	152	875	60/60	5,77	108
90	216	200	80	630	180	760	276	875	60/60	6,51	113
100	240	200	80	630	180	760	300	875	60/60	7,25	118
110	264	200	80	630	180	760	304	875	60/60	7,99	77
120	288	200	80	630	180	760	344	875	60/60	8,73	127
130	312	200	80	630	180	760	372	875	60/60	9,47	131
140	336	200	80	630	180	760	396	875	60/60	10,21	136
150	360	200	80	630	180	760	420	875	60/60	10,95	141

Стоимость

Цена теплообменного аппарата Danfoss XG 18 может варьироваться. Это связано с тем, что типомодель теплообменника – прототип, конечное исполнение которого может отличаться по количеству, компоновкам, материалам пластин и прокладок в зависимости от назначения и технологических параметров, предъявляемых к системе, в которой он будет использоваться.

Определить конечную стоимость можно, заполнив поля характеристик в разделе Расчет теплообменника онлайн, или связавшись с инженером нашей компании, который сориентирует откуда взять требуемые данные.

Для расчета необходимы:

рабочие среды теплоносителя и потребителя (например, вода-вода)
тепловая нагрузка или расход одной из рабочих сред
требуемые температуры теплоносителя и потребителя на входе и выходе теплообменника
допустимые потери по напору
максимальное давление

После того, как будут предоставлены, указанные выше параметры – наши инженеры в кратчайшие сроки произведут теплотехнический расчет, вышлют чертеж аппарата, озвучат цену и сроки его изготовления.
